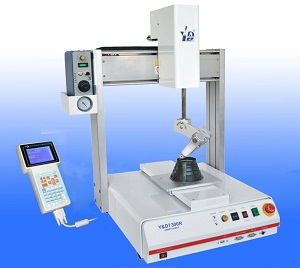

Y&D 四轴自动点胶机

Y&D7000R系列四轴台式机器手臂,可通过示教盒操作程序,具有运动补间功能,所有轴均可直接或圆弧点胶.机器含有四个轴,可旋转360度.软件功能强大,使用简便,可轻易设置程序,几分钟之内即可操作.

功能及特色:
 *单机即可操作,安装便利。
 *自行研发四轴点胶软件,针头更换后仍可校正并维持精准。
 *可执行3D立体空间任意路径,四轴同动功能。
 *改善三轴机无法涂布之区域,可利用第四轴旋转加工工件沟槽或零件间隙完成涂胶。
系统特色
  型号 Models
Y&D7300R
Y&D7400R
Y&D7500R
  加工范围  X/Y/Z(mm)/R
300 / 300 / 100 / 360°
400 / 400 / 100 / 360°
500 /500 / 150 / 360°
  负载
10 kg / 2 kg
  移动速度
0.1~500/250
0.1~800/320
 重覆精度
±0.01 mm/Axis
  解析能力
0.01 mm/ Axis
资料记录能力
          至少100组、每组4000 points
 ( 加上计算机记录可无限延伸级别)
  资料储存方式
CF Card 、PC Storage & USB
 资料运算速度
32 BIT
  显示方式
Teach Pendant LCD
  马达系统
微步进级精密马达
  运动模式
PTP & CP
  直线圆弧运动模式
 4 axis ( 立体空间任意路径皆可 )
 教导模式
教导盒 或 电脑
  I/0讯号
 8 Inputs / 8 Outputs
  外部控制界面
RS232
  输入电源
全电压AC90 ~ 260V 320W
  工作环境温度
 10 ~40℃
  工作环境溼度
20 - 90% 无冷凝
  外型尺寸(W*D*H mm)
485*500*745
585*610*745
685*700*795
  本体重量
35kg
42kg
53kg
