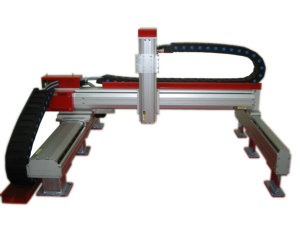

Y&D9000系列龙门式万用机台,采用伺服马达驱动及滚珠螺杆设计,保证了闭环操作.维持了紧凑的外形,功能强大,坚固的铝质结构具有防震性能,十分适用于工业输送带装置点胶操作如太阳能电池组件等.很多点胶操作要求点胶机的所有移动轴均位于工位上方,Y&D9000可满足此要求.解析度为10微米,支架承重力为70KG.
万用机台结合优异的控制系统，精准的定位能力，可广泛应用于点胶、PCB切割/钻孔、PCB焊锡、锁螺丝、元件取放(Pick & Place)、视觉检测..等应用
龙门式万用机台功能及特色
闭回路步进马达或伺服马达系统，即使重负载或急剧加速亦不会发生失步现象。
双精密线轨设计，搭配高精密研磨级滚珠螺杆，具有高定位精度特性
教导式程式编写系统，指令简易、可轻松上手操作。
龙门式机构设计，搭配I/O控制系统，可与各式生产输送机整合应用。
备有多样尺寸单轴滑台，搭配安装固定架，可变化多种工作尺寸机型。
龙门式万用机台应用
点胶应用 切割应用 取置应用
产品规格
|
规格/型号 |
Y&D9300 |
Y&D9500 |
Y&D9600 |
Y&D9860 |
|
有效加工范围 |
300/300/100mm |
500/500/100 |
600/600/100mm |
800/600/100mm |
|
负重能力 Z |
8kg |
|
移动速度X&Y/Z |
800 / 320 mm/sec |
|
重复精度 |
±0.01mm / Axis |
|
资料纪录能力 |
至少100组、每组4000points
(加上计算机纪录可无限延伸组别) |
|
资料储存方式 |
CF Card、PC Storage及USB |
|
资料运算速度 |
32 Bit |
|
显示方式 |
Teach Pendant LCD,
VGA port
for optional external monitor |
|
马达系统 |
伺服马达 |
|
运动模式 |
PTP & CP |
|
直线圆弧
运动模式 |
3 axes(立体空间任意路径皆可) |
|
教导模式 |
教导盒 或 计算机 |
|
I/O讯号 |
8 Inputs / 8 Outputs |
|
外部控制界面 |
RS232 |
|
输入电源 |
AC90~260V, 320W |
|
工作环境温度 |
10-40℃ |
|
工作环境溼度 |
20-80% no condensation |
|
机器尺寸
(W*D*H mm) |
790*630*500 mm |
890*730*500 mm |
990*830*500 mm |
1090*930*500 mm |
|
机器重量 |
42KG |
46KG |
50KG |
55KG | |
